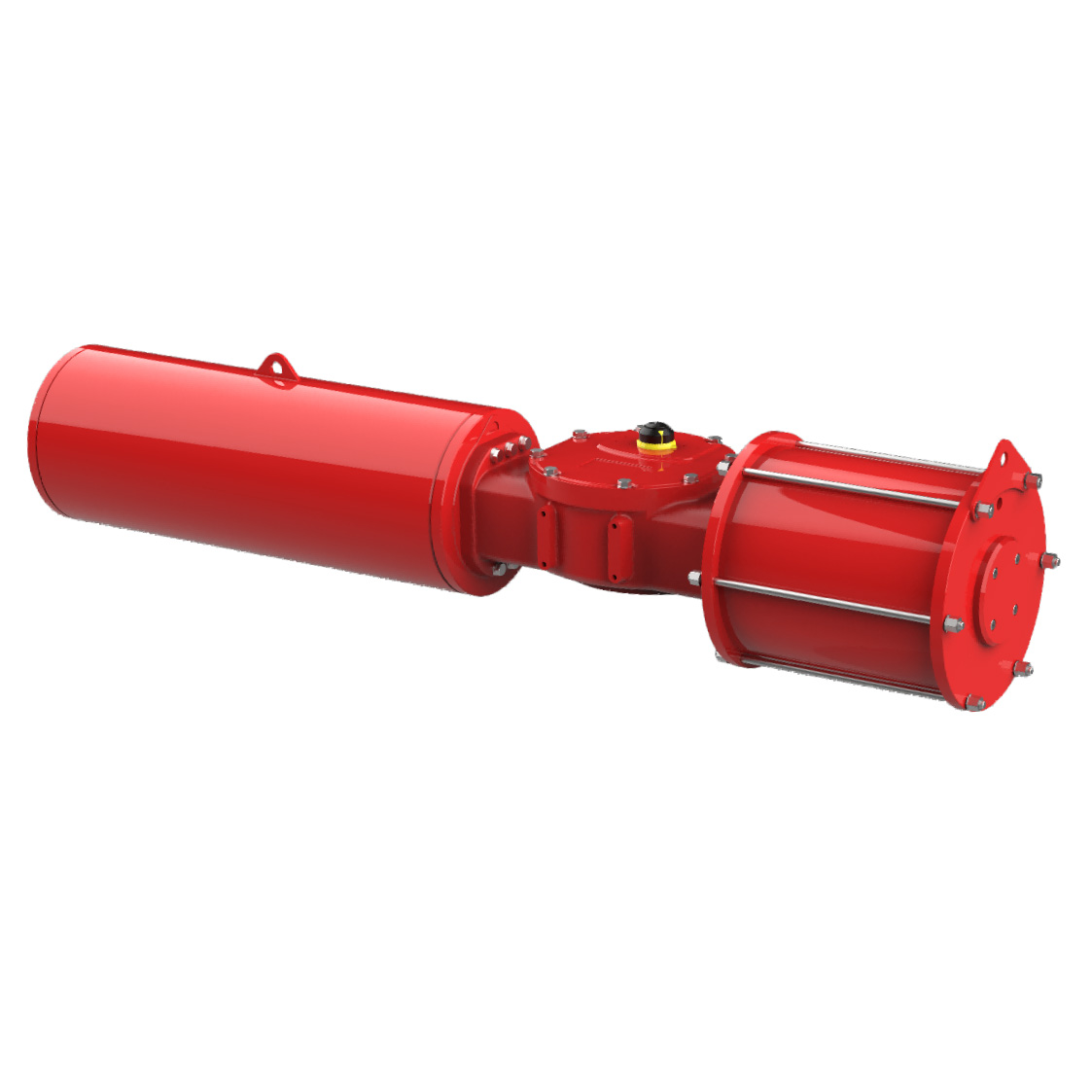

Siłownik jarzma ciężkiego szkockiego

1. Wprowadzenie produktu

Scotch Yooke Siones przede wszystkim automatyzują operacje zaworów. Wykonują efektywnie przekształcając ruch liniowy w ruch obrotowy. Podstawowy mechanizm szkockiego jarzma składa się z przesuwnego bloku, który porusza się w stałym jarzma. Ta interakcja między blokiem przesuwnym a jarzmem ma kluczowe znaczenie dla działania siłownika. Gdy tłok się porusza, popycha przesuwany blok wzdłuż jarzma, tworząc ruch obrotowy. Ta konstrukcja pozwala na płynne i kontrolowane uruchamianie.

2. Parametr produktu (specyfikacja)

Model: seria JHD

Moment wyjściowy końcowy Spring: 424N.M - 81421N.M

Struktura: jarzmo szkockie

Zastosowanie: zawór kulowy, zawór motyli, zawór wtyczki i inne zawory

Ciśnienie zasilania powietrza: 3-8 bar

Materiał cylindrów: stal węglowa

Materiał środkowy: żelazo plastyczna lub stal węglowa

Kontrola źródła powietrza: Przez filtrowane sprężone powietrze nie ma potrzeby smarowania oleju, olej musi pasować do NBR w warunkach smarowanych.

Obowiązująca temperatura otoczenia:

Standard -20 ℃ ~ 80 ℃

Niska temperatura -40 ℃ ~ 80 ℃

Wysoka temperatura -15 ℃ ~ 150 ℃

Standard kołnierza: ISO 5211

Obróć skok: 90 ° (+/- 5 °)

Life Service: według EN 15714-3

3. Funkcje produktu

Scotch Yoke Pneumatic Sitator podwójnie działający JHD2E0410YS ma poniższe cechy:

● Struktura: Wytrzymały szkocki jarzmo sprężynowe powrót.

● Niskie tarcia, długa żywotność według EN 15714-3.

● Nakładany do zaworów skokowych kątowych, zaworów kulowych, zaworów motyla, zaworów zwłokowych i innych zaworów.

● Zamonnnictwo Zgodnie z ISO 5211.

● Wysokiej jakości powłoka powierzchniowa żelaza lub stali węglowej przez malowanie.

● Uzyskany certyfikat: ATEX, EAC, CE, SIL3, ISO9001: 2015 Certyfikat.

● Produkty wysokiej klasy, doskonała jakość, kompletny system certyfikacji.

● Wszystkie produkty w fabryce przechodzą rygorystyczne testy, każda osoba jest oznaczona kodem śledzenia w celu szybkiej identyfikacji i pełnej usługi śledzenia.

● Funkcjonalny modułowy: pneumatyczny modułowy, modułowy sprężyn, napęd obudowy modułowy itp. Wszystkie moduły można zmontować i wymieniać ze sobą; Uczynienie produktu bardziej stabilnym pod względem wydajności i łatwiejszym w utrzymaniu.

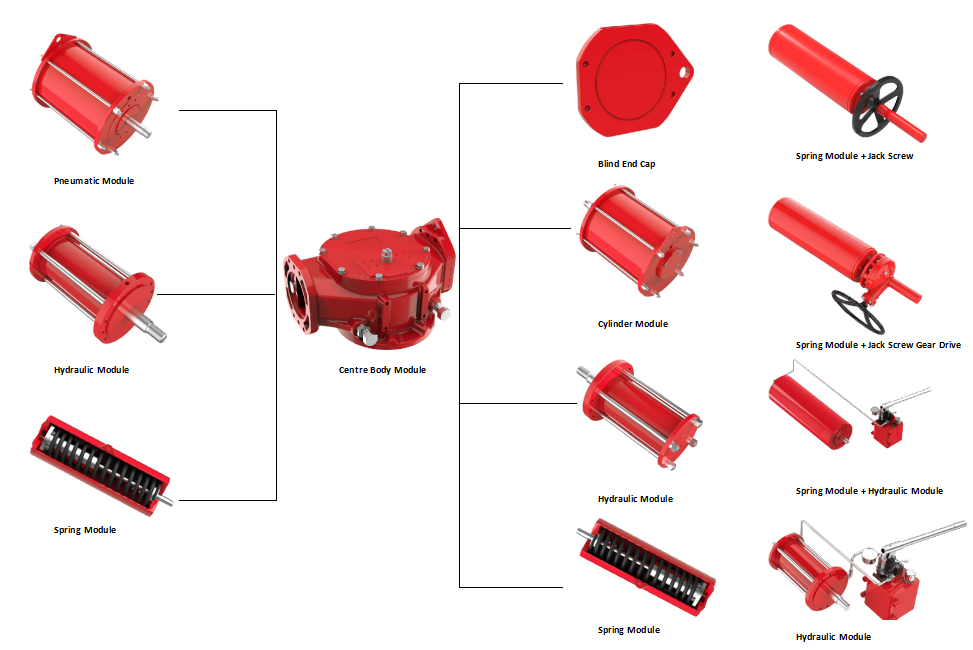

4. Opcja modułu

FAQ

P: Czy jesteś producentem czy firmą handlową?
Odp.: Jesteśmy producentem, który specjalizuje się w pneumatycznych siłownikach i operatorach sprzętu od ponad 20 lat, w Taizhou, prowincji Zhejiang w Chinach.

P: Jeśli jestem zainteresowany twoim ciężkim siłownikiem jarzma szkockiego, kiedy mogę otrzymać Twój cytat?
Odp.: Wszystkie Twoje zapytania zostaną odpowiedzone w ciągu 24 godzin.

P: Czy możesz wyprodukować zgodnie z własnymi rysunkami technicznymi klienta?
Odp.: Tak, oferujemy spersonalizowaną usługę dostosowywania.
